Система автоматики «Батрак» предназначена для автоматизации сельскохозяйственных, фермерских, приусадебных, домашних объектов:
- хлев,
- птичник,
- инкубатор,
- брудер,
- теплица,
- зимний сад,
- винный погреб и др.


Цена Система заменяет несколько отдельных приборов:

- регулятор температуры,
- регулятор влажности,
- автомат освещения,
- автомат вентиляции,
- автомат полива,
- часы, календарь, таймер

Цена cистемы с датчиками - 150 USD.

Гарантия 1 год.

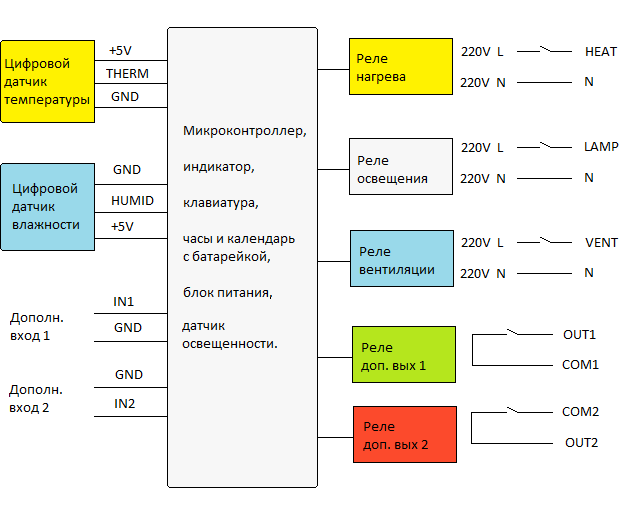

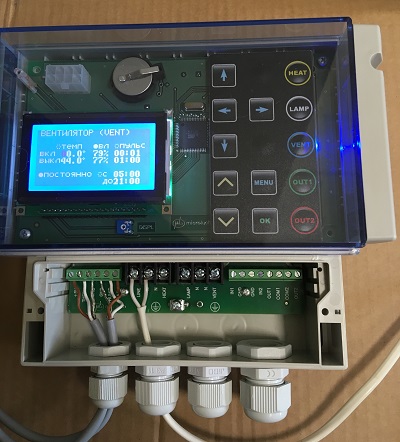

Устройство В качестве источников информации система имеет часы с календарем и три датчика:
- температуры,
- влажности,
- освещенности.

Управляет по программе реле, которые коммутируют сетевое напряжение 220 В для:
- электронагревателя,
- вентилятора,
- ламп освещения.

В зависимости от применения система имеет возможность управления дополнительным оборудованием, это может быть:

- кондиционер,
- электро-клапан полива,
- электро-клапан набора воды в емкость для полива,
- приточный вентилятор,
- вентилятор увлажнения,
- электродвигатель поворотного механизма яиц,
- электродвигатель механизма открывания створок теплицы и др.

Имеет возможность подключения дополнительных датчиков:

- включатель принудительного зажигания света,
- датчик открытия двери, для отключения обогрева, при открытой двери,
- датчик поплавковый в емкости полива и др.


Интеграция этих функций в одной системе создает новые возможности управления:

- поддержание температуры в теплице при охлаждении нагревом, а при перегреве вентиляцией или кондиционером.
- поддержание влажности за счет применения вытяжного вентилятора и вентилятора увлажнения, сдувающего испарения с водяной ванны.
- дополнительное освещение в теплице и птичнике, в темное время, утром и вечером, по датчику освещенности и календарю, для нормального развития растений и птиц.
- отключение нагрева при открытых дверях птичника днем,
- управление электродвигателем, для открытия или закрытия створок, переворота яиц,
- другие функции.

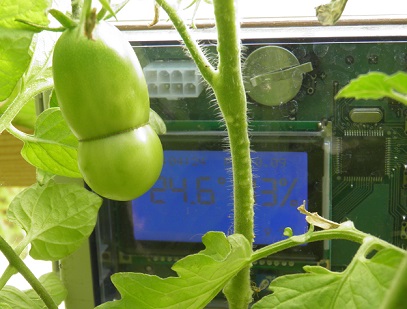

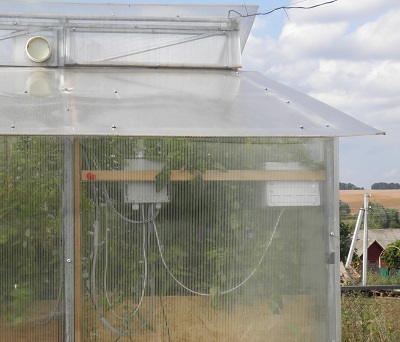

Пример: теплица Система "Батрак" установлена осенью 2016 для обеспечения работы домашней теплицы.

Теплица используется с февраля для выращивания рассады прямо в грунте, и овощей до поздней осени. Площадь 3 х 4 метра, поликарбонат на каркасе, форточки верхние и боковые. Установлены ящики для грунта, на высоте 70 см, пол закрыт утеплителем, для уменьшения отвода тепла через землю.

Система установлена на солнечной стороне (хотя лучше, конечно, на противоположной) возле двери, на отрезке DIN рейки, на деревянной планке.
Датчик температуры зарыт в грунт в одном из ящиков, датчик влажности висит в воздухе.

Освещение.
В теплице установлены две длинные светодиодные красно-синие лампы, и две обычные лампочки, все подключены к системе.
Система настроена на включение света в 6-00 и выключение в 21-00. Режим "экономия в светлое время суток" включен, таким образом через час после рассвета подсветка гаснет, а за час до заката опять включается. Календарь и время заката и рассвета на каждый день, вложены в программу системы.
Для удобства работы, чтобы включать свет в любой момент, настенный выключатель подключен к доп входу IN1 системы в режиме "принудительное включение ламп".

Нагрев.
Нагрев осуществляет инфракрасный потолочный нагреватель 1,4 кВт. Система настроена на включение обогрева при 4 градусов цельсия и выключении при 4,5. Поскольку датчик зарыт в грунт примерно на 3-4 см, это обеспечивает незамерзание грунта при ночных заморозках.

Вентиляция.
Вентиляцию в теплице для предотвращения перегрева можно автоматизировать двумя путями: использовать электродвигатель для открывания форточек или вентиляторы.
В этой теплице установлены два вентилятора, диаметром 100 мм, 14 Вт мощности, вытяжной на верхней форточке и приточный, в нижней части теплицы, с северной стороны. Оба вентилятора включаются одновременно, и снабжены клапанами, предотвращающими выход теплого воздуха при отключеных вентиляторах.
Система настроена на включение вентилятора при жаре - температуре выше 30 градусов, выключается при 29.

Полив.
Возле теплицы, выше ящиков, установлена большая емкость для воды, черного цвета, чтобы вода прогревалась на солнце. Вода через электроклапан, подключенный к системе, по шлангам диаметром 10 мм расходится по ящикам, и там вытекает через отверстия в шланге, положенном поверх грунта. Важно, чтобы все отверстия в шлангах, в каждом ящике, были примерно одного диаметра.
Система полива запускается только после окончания морозных ночей!
Электроклапан полива (на 220 В) подключен к доп выходу OUT2 системы.
Выход настроен в импульсный режим 10 минут открыт, 40 минут пауза, с 8-00 до 19-00.
Эти настройки зависят от высоты бака над ящиками, диаметра отверстий в шланге и количества ящиков.

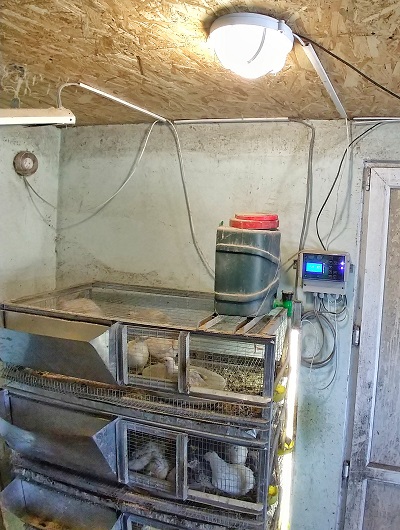

Пример: перепелятник Система "Батрак" установлена в августе 2017 для обеспечения круглогодичной работы домашней перепелиной фермы.

Помещение 12 м2, из пеноблоков, с подвалом и чердаком. В этом же помещении хранятся мешки с зерном и корма. Установлены клетки для перепелов.

Система установлена на стене, возле двери, при помощи отрезка DIN рейки. Датчик влажности расположен под корпусом системы для уменьшения попадания на него пыли. Датчик температуры расположен ближе к клеткам.

Освещение.
На каждой клетке установлены длинные светодиодные лампы, и подключены к системе.
Система настроена на включение света в 6-00 и выключение в 21-00. Режим "экономия в светлое время суток" отключен, хотя в помещении и есть окно, но его света не хватает для нормального развития птицы.
Для удобства работы хозяйки установлены, независимо от системы, две потолочные лампы и настенный выключатель для них.

Нагрев.
Нагрев осуществляет инфракрасный потолочный нагреватель 1,4 кВт. Система настроена на включение обогрева при 12 градусов цельсия и выключении при 12,5. Кроме того нагреватель включается при повышении влажности выше 70% и выключается при снижении влажности до 68%.
Система рисует графики температуры, влажности и процента включения нагрева за несколько суток. Процент включения нагрева используется для оценки эффективности нагревателя и утепления помещения. 40 % означает, что нагрев был включен в течении 40% от суммарного времени нагрева и остывания.
При ночной температуре минус 7 градусов процент нагрева был 30%, при минус 21, достиг 90%. Это значит, что система не сможет поддерживать заданную температуру при морозах свыше 22 градуса, и желательно дополнительно утеплить помещение, в том числе и для экономии электроэнергии.

Вентиляция.
Известно, что перепела являются "генераторами пыли" :) Поэтому правильная вентиляция в птичнике играет важную роль.
Помещение имеет отверстие для приточного воздуха диаметром 100 мм, и дополнительный вытяжной вентилятор диаметром 100 мм.
Система настроена на включение вентилятора, при влажности выше 70% и выключение при снижении влажности до 68%. Кроме того вентилятор включается при жаре - температуре выше 30 градусов, выключается при 29. Ну и для постоянной вентиляции включен импульсный режим, 20 минут работы, 30 минут пауза.
Примерно раз в два месяца приходится чистить трубу вентилятора от собирающейся в ней в больших количествах пыли.

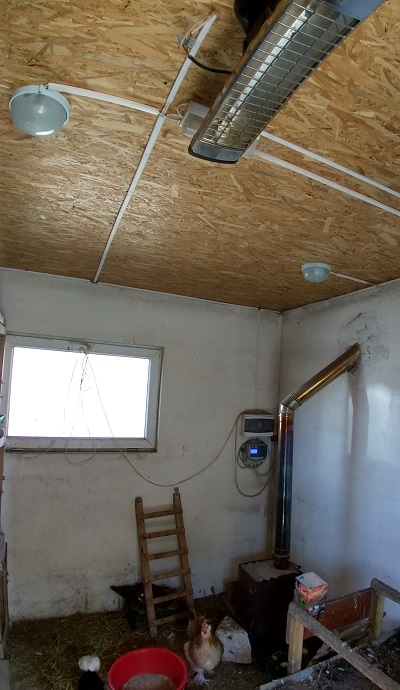

Пример: курятник Система "Батрак" установлена в сентябре 2016 для обеспечения круглогодичной работы домашнего курятника.

Помещение 12 м2, из пеноблоков, с чердаком. В этом же помещении стоят брудеры для цыплят. После установки системы в таком курятнике появилась возможность выращивать цыплят зимой, что позволяет иметь более крепкое, стойкое к болезням потомство.

Система установлена на стене, возле окна, при помощи отрезка DIN рейки. Датчик влажности расположен под корпусом системы для уменьшения попадания на него пыли. Датчик температуры расположен просто в воздухе, но так чтобы на него не попадали лучи обогревателя.

Освещение.
На потолке установлены светодиодные лампы, и подключены к системе.
Система настроена на включение света в 6-00 и выключение в 21-00. Режим "экономия в светлое время суток" включен, таким образом через час после рассвета подсветка гаснет, а за час до заката опять включается. Календарь и время заката и рассвета на каждый день, вложены в программу системы. Днем хватает света от окна.
Для удобства работы хозяйки установлены, независимо от системы, две потолочные лампы и настенный выключатель для них.

Нагрев.
Нагрев осуществляет инфракрасный потолочный нагреватель 1 кВт типа UFO. Система настроена на включение обогрева при 7 градусах цельсия и выключении при 7,5. Кроме того нагреватель включается при повышении влажности выше 70% и выключается при снижении влажности до 68%.
Высокая влажность - проблема любого курятника, стены зацветают, бактерии размножаются, количество болезней растет. Сочетание управлением вентиляцией и нагревом одним прибором решает эту проблему.
Система рисует графики температуры, влажности и процента включения нагрева за несколько суток. Процент включения нагрева используется для оценки эффективности нагревателя и утепления помещения. 40 % означает, что нагрев был включен в течении 40% от суммарного времени нагрева и остывания.
При ночной температуре минус 21 градусов процент нагрева не превышал 30%.
При установке системы, кроме всего, отпала необходимость топить в морозы печку, хотя ее оставили как резерв на случай отключения света.

Вентиляция.
Помещение имеет отверстие для приточного воздуха диаметром 100 мм, и дополнительный вытяжной вентилятор диаметром 100 мм.
Система настроена на включение вентилятора, при влажности выше 70% и выключение при снижении влажности до 68%. Кроме того вентилятор включается при жаре - температуре выше 30 градусов, выключается при 29. Ну и для постоянной вентиляции включен импульсный режим, 20 минут работы, 30 минут пауза.

Двери.
На двери курятника установлен концевой выключатель, и подключен к доп входу IN2 системы, в режиме "отключение нагрева и вентиляции". Это нужно, что бы в моменты, когда открыта дверь, не тратить зря электроэнергию на обогрев улицы.
